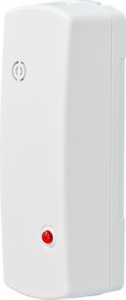

Сигнализатор тревожный газовый Удар-СТГ

Назначение изделия

Предназначен для обнаружения опасной концентрации в воздухе горючих газов (метана, пропана и др.), формирования извещения о тревоге и подачи сигнала на пуск системы противодействия взрыву.

Особенности

— обнаружение горючих газов в концентрации 10% от взрывоопасной;
— высокая помехозащищенность;
— формирование тревожных извещений по двум порогам концентрации горючего газа;
— полупроводниковый чувствительный элемент с длительным сроком службы;
— низкое энергопотребление.

Сигнализатор формирует пять видов извещений:
— о времени технической готовности – размыканием контактов «FAULT», дублируемое включением индикатора зеленым цветом;
— о нормальном состоянии – замыканием контактов «С NC» и «FAULT»;
— о тревоге – размыканием контактов «С NC», формированием напряжения на контакте «+OUT-» и включением индикатора красным цветом;
— о неисправности (снижение напряжения, выход из строя чувствительного элемента, размыкание контактов «BLOCK») – размыканием контактов «FAULT», дублируемых включением индикатора попеременно красным и зеленым цветом:
— о вскрытии корпуса – размыканием контактов «FAULT».

Краткое описание:Сигнализатор газовый опасной концентрации горючего газа (пропан, метан) тревожный, два порога чувствительности (выбирается перемычкой), выход управления электромагнитным клапаном, U-пит. 9…17 В, I-потр. 60 мА, IP30, t-раб. 0…+50°C, габ. размеры 112х41х32 мм
